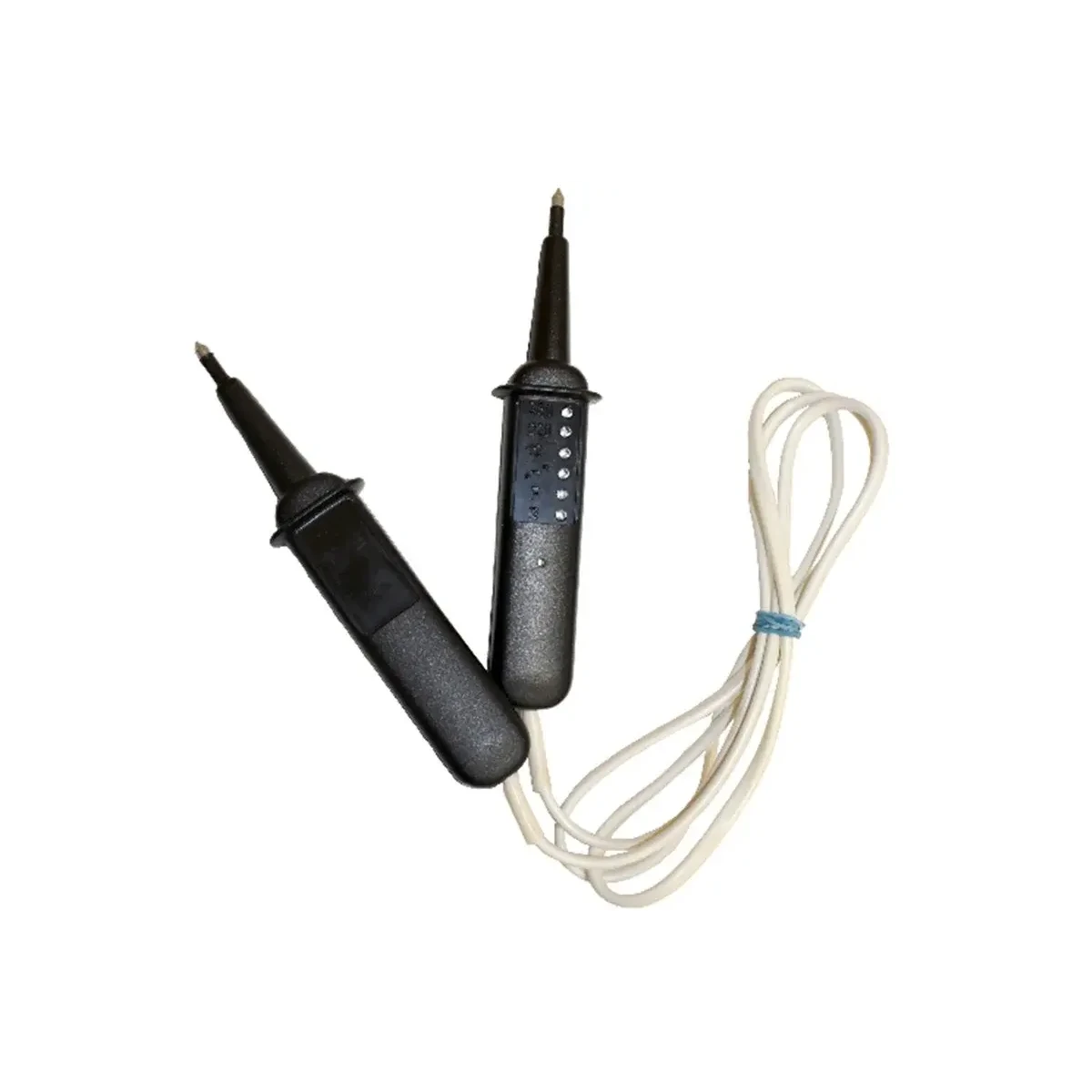

Указатель низкого напряжения (УНН П 12-380) предназначен для определения наличия или отсутствия напряжения, постоянного и переменного тока от 12 до 380В Указатель имеет световую и звуковую индикацию, определяет полярность постоянного и фазу переменного напряжения, а также целостность электрических цепей сопротивлением не более 50 кОм (режим звуко-световой прозвонки). Отличительной особенностью данного указателя является то, что он не имеет элементов питания и переключателей.
Указатель работает при непосредственном прикосновении к токоведущим частям контактами-наконечниками. Работа устройства основана на протекании активного тока и визуальной (свечение светодиодов) и звуковой индикации напряжения. Звуко-световая прозвонка осуществляется от энергии накопительного конденсатора и не имеет гальванических элементов питания.
Технические характеристики:
- Диапазон напряжений, определяемых указателем – от 12 до 380 В.
- Величина тока при максимальном значении напряжения не более 10 мА.
- Максимальное сопротивление внешней цепи, при котором обеспечивается прозвонка – 50 кОм.
- Время сохранения работоспособности указателя в режиме прозвонки после одной зарядки не менее 48 часов.
- Время непрерывного звучания сигнала при нулевом сопротивлении измеряемой цепи от одной зарядки не менее 3 мин.
- Количество замкнутых цепей, которые можно прозвонить от одной зарядки, не менее 300.
- Длина гибкого соединительного провода указателя, не менее 1,1 м.
- Длина неизолированной части контактов-наконечников, не более 0,007 м.
